Для того, чтобы в конфигураторе памятников KPam-3D можно было в пользовательской части на тот или иной элемент наложить оформление, реализован такой механизм как Грани.

При добавлении в панели администратора в каталог того или иного элемента, можно указать Грани, на которые пользователем будут накладываться элементы оформления.

Но сначала эти Грани нужно создать.

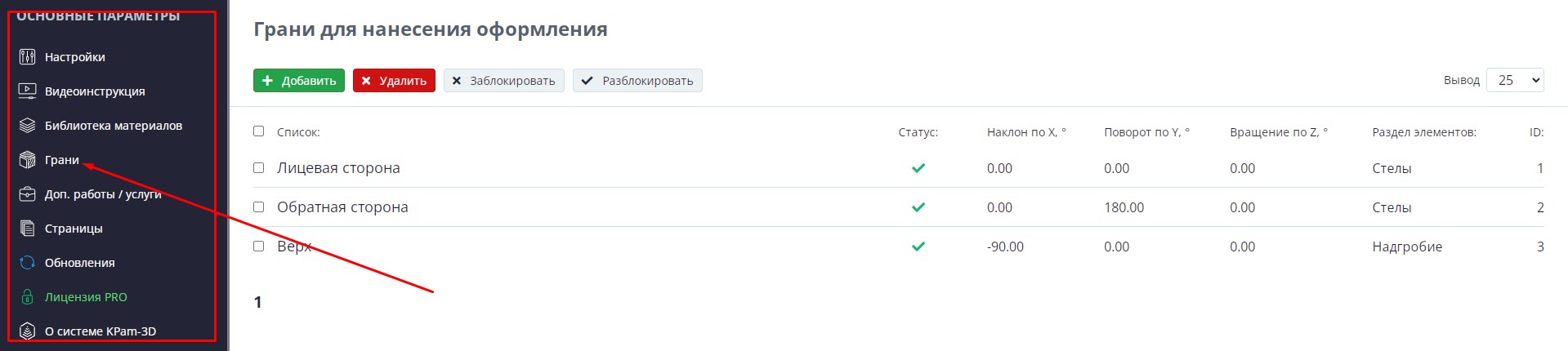

Для создание Граней переходим в панели администратора конструктора памятников KPam-3D в меню Основные параметры пункт Грани. Загружается страница со списком всех созданных Граней.

Для создания новой Грани нужно нажать кнопку +Добавить. Загружается страница Добавления грани.

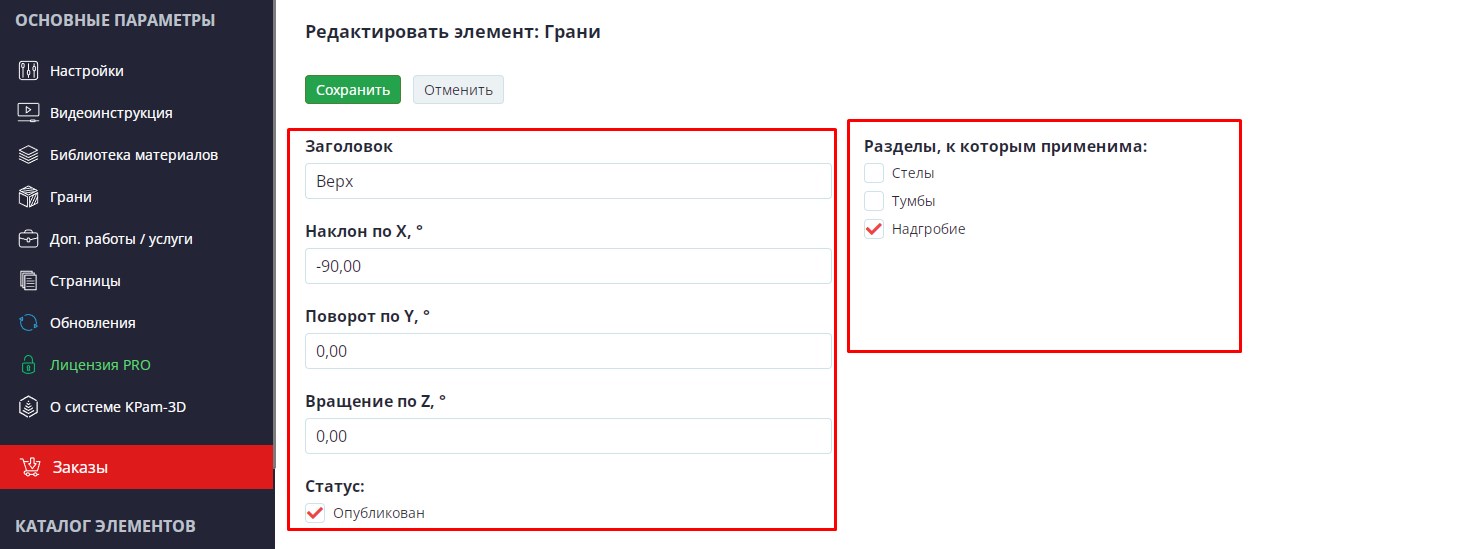

Левая часть страницы Добавления грани

Здесь отображены штатные поля, такие как Названия, а так же поля уголов поворота по различным осям, т.е. вдоль какой оси будет повёрнута данная грань. Благодаря данному механизму Оформление можно нанести на различных плоскости модели, например не только на перёд иили зад, но также и на такие плоскости как верх, бока, различные скосы.

Важный момент:

• ось Y идёт вверх;
• при создании грани с поворотом по оси исходите из того условия, что грань всегда "прижимаемся" к габаритам модели своей противоположной нанесению стороной. Т.е. если мы создадим грань, например по оси Y со значением 180°, то это значит что грань повёрнута и прижата к задней плоскости модели.

Правая часть страницы добавления грани

Здесь чек-боксами выводиться список разделов, с которыми может взаимодействовать данная Грань.

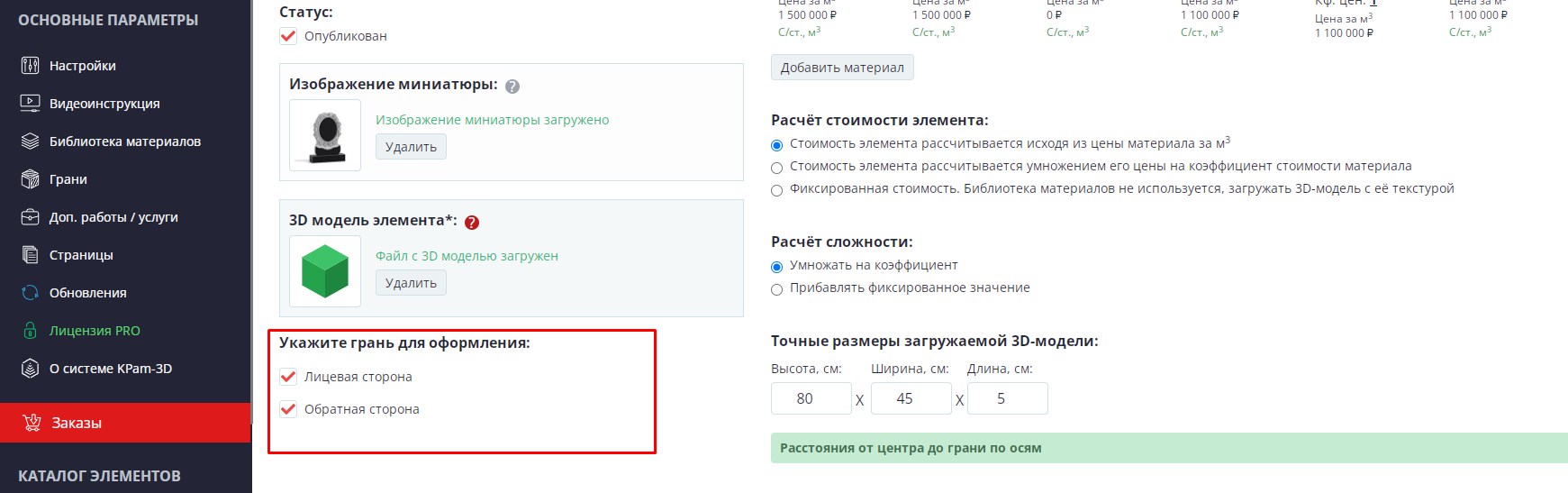

Например если мы в данном списке указали Стелы, то при добавлении каждой стелы на странице Добавления стелы ниже блока 3D-модель будет отображаться блок с выбором доступных для данной модели Граней, и в этом блоке будет выводиться и наша Грань.
